立式车铣复合机系列
● 程泰立式车床系列以高质量零件为基础，结合了大马力、高刚性结构、快速加工等优异性能，提供高效率之车铣复合加工能力。
● 工件主轴与动力刀具主轴皆采用高功率主轴马达驱动二段变速齿轮箱，可提供充裕的扭矩输出，满足重切削的加工需求。
● X 轴采用日系高精度滚柱滑轨，无论于定位精度或低速操作的平稳性方面皆有优异的表现，此外，滑轨均经过预压处理，可有效消除间隙并防止高速移动时的上浮效应。
● 自动润滑系统提供滑道、滚珠导螺杆及其他重要组件之精确调整的润滑油。润滑油分配系统于待机时自动关闭，可避免浪费并确保需求。
● 选配动力刀具主轴，提供完整的车、铣、磨、钻孔、攻牙等复合加工能力，有效提高产出效率，降低设备投资成本。
机型介绍
高速立式车铣复合机 │ 线上工件动平衡分析 复合化功能全面整合
GV-780 SERIES
高刚性结构结合高精密线轨设计，同时搭载高效率伺服定位刀塔与 1,050 N-m 大扭力之强力主轴，使得本系列能以精巧的占地面积提供您强悍的切削能力 | |
● | 选配双车刀刀具座使得工件两面可同步精车，加工效率较使用一般刀具提高 50 % |
● | 选配程泰自力研发 G.LINC 350智慧型操控系统，大幅提升机台智能性 同时可减轻作业人员负担，提升生产效率 |
最大旋径：Ø 900 mm
最大车削直径：Ø 820 mm
最大车削长度：660 mm
油压夹头：15” ~ 18”
刀塔容量：8 / 12 T
X 轴最大行程：500 mm
Z 轴最大行程：670 mm
高速立式车铣复合机 │ 线上工件动平衡分析 复合化功能全面整合

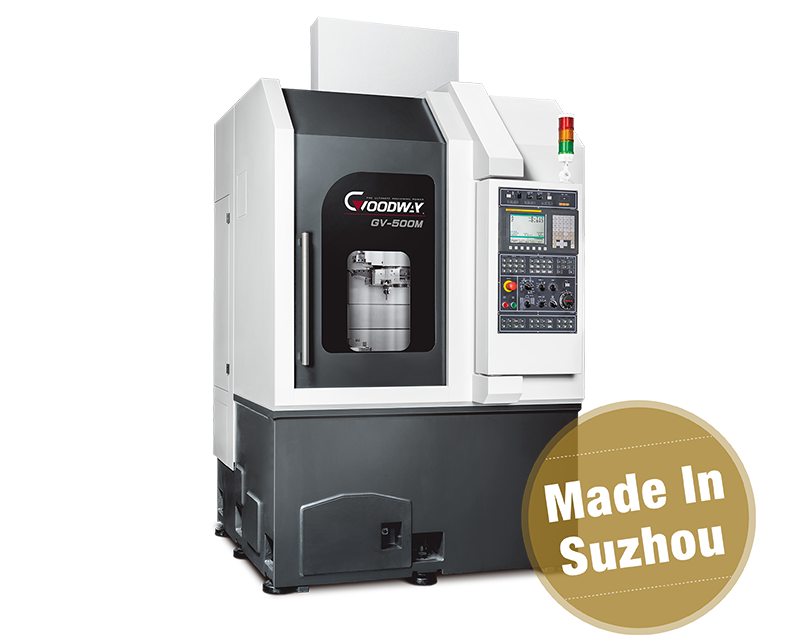

GV-500 SERIES
紧凑的结构搭配后出式排屑设计，机台占地面积仅约 3.3 m²，厂房空间安排更有弹性 | |
● | 以高刚性结构结合精密线轨为基础，同时搭载伺服定位刀塔与最高可达 883 N-m 扭矩输出之强力主轴，使得本系列能以精巧的机型尺寸提供您强悍的切削性能 |
● | 可选用 GV-500X 双主轴双刀塔系列搭配自动上下料系统，加工多工序之圆盘形工件可一气呵成，减少工件夹持设定时间，大幅提高生产效益 |
最大旋径：Ø 700 mm
最大车削直径：Ø 620 mm
最大车削长度：520 mm
油压夹头：12”~ 15”
刀塔容量：8 / 12 T
X 轴最大行程：350 mm
Z 轴最大行程：550 mm
大型立式车铣复合机 │ 最高可达 300,000 Kg 的超大载重能力
SUPER GV SERIES
最大车削直径 Ø 9,000 mm，最大工件重量 300,000 Kg ( GV-8000 系列 ) | |
● | 底座与立柱、门桥采用高刚性米汉那铸件结合对称式结构设计，可确保优异的热流平衡与重切削刚性 |
● | 工件主轴与动力刀具主轴皆采用高功率主轴马达驱动二段变速齿轮箱，提供充裕的扭矩输出，满足重切削的加工需求 |
● | 高强度的封闭式滑枕设计，并可依需求选配双滑枕结构，提供更弹性的加工模式 |
● | 16 T / 24 T 伞型刀库采伺服换刀设计，刀库可双向快速选刀，低噪音、定位准确 |
盘面直径：Ø 2,000 ~ 8,000 mm
最大旋径：Ø 2,500 ~ 9,500 mm
最大车削直径：Ø 2,300 ~ 9,000 mm
最大工件重量：10,000 ~ 300,000 Kg
刀库容量：16 T
X 轴最大行程：2,830 ~ 9,735 mm
Z 轴最大行程：1,200 ~ 2,500 mm
W 轴最大行程：1,200 ~ 4,000 mm
重负荷立式车铣复合机 │ 车、铣、磨三机一体 复合加工能力全面进化
GV-1 SERIES
W 轴动梁式结构设计，可缩短加工时滑枕的悬伸量，确保优异的切削刚性，满足扁、薄型工件的加工需求 -W 轴行程 800 mm，轨道采用高刚性硬轨设计，适合重切削 -横梁由两组活动插销定位后再以四组油压缸夹持，确保稳固的支撑刚性 | |
● | 滑枕以封闭式设计安装于头部本体内部，并藉由 8 支高硬度斜楔紧密固定，结构刚性与耐切削能力皆较传统半封闭式设计大幅提升 |
盘面直径：Ø 1,100 ~ 2,000 mm
最大旋径：Ø 1,400 ~ 2,350 mm
最大车削直径：Ø 1,200 ~ 2,000 mm
工作台最大荷重：4,000 ~ 8,000 Kg
刀库容量：16 T
X 轴最大行程：1,300 ~ 1,700 mm
Z 轴最大行程：900 mm
W 轴最大行程：600 ~ 800 mm
高刚性立式车铣复合机 │ 高刚性定梁式结构 航太加工设备首选机型
GVF SERIES
采用高刚性定梁式结构与大扭力齿轮式工件主轴设计，提供您超越同级机种的重切削能力，完全满足航太、能源产业等大型工件的加工需求 | |
● | 定梁式结构设计运用厚肋壁之立柱与横梁一体铸造成型，没有 W 轴机构组件磨耗或损坏的问题，大幅提升头部的切削刚性与抑震能力 |
● | 高刚性交叉滚子主轴轴承，可承受高度的轴向、径向及力矩负荷。即使工作台长时间极限荷重作业，仍然可以保持精密的加工精度 |
盘面直径：Ø 1,100 ~ 2,000 mm
最大旋径：Ø 1,400 ~ 2,350 mm
最大车削直径：Ø 1,200 ~ 2,300 mm
工作台最大荷重：4,000 ~ 8,000 Kg
刀库容量：12 / 16 T
X 轴最大行程：1,450 ~ 2,000 mm
Z 轴最大行程：900 mm
高刚性立式车铣复合机 │ 高刚性的结构 强悍的切削能力
GV-1000 SERIES
充裕的最大车削直径 Ø 1,000 mm 以及可达 760 mm 的最大车削长度，搭配选用的动力刀塔、C 轴等复合化功能，可在同一机台内进行车、铣、钻等加工功能 | |
● | 采用特殊钢片制作之伸缩护盖可保护各轴向轨道，并藉以保障车床的耐用性 |
● | Z 轴轨道以大尺寸硬轨设计，经热处理与精密研磨，轨道动面贴覆进口特级 Turcite B 耐磨片可降低磨耗并防止滑动迟滞现象并降低磨耗 |
最大旋径：Ø 1,020 mm
最大车削直径：Ø 1,000 mm
最大车削长度：760 ~ 700 mm
油压夹头：18”~ 32”
刀塔容量：12 T
X 轴最大行程：525 ~ 750 mm
Z 轴最大行程：765 ~ 850 mm
正倒立式车铣复合机 │ 正倒立式双主轴设计 无可挑剔的加工效率
GVI SERIES
第一主轴可取代机械手臂功能直接夹料，入料更有效率，毋须搭配复杂的工件翻转机构，工件翻转更快速、更可靠 | |
● | 双主轴与双刀塔皆采用相同的规格设计，满足盘型或短轴型工件的加工需求 |
● | 优化的结构设计结合后出式除屑机，机器占地面积仅约 8.2 m² |
● | 完整的周边设备介面，可依实际需求搭配各式自动化配备，选配程泰 G.LINC 350 智能化系统，协助您轻松接轨工业 4.0 |
最大旋径：Ø 550 mm
最大车削直径：Ø 350 mm
最大车削长度：400 mm
油压夹头：12”
刀塔容量：8 / 12 T
X1 / Z1 轴最大行程：750 / 550 mm
X2 / Z2 轴最大行程：550 / 550 mm
